芒果TV : 4K HDR监视器 PVM-X 初体验

芒果TV, 4K,HDR监视器,PVM-X,PVM-X2400,PVM-X3200
2022-09-29产品视界作者:索尼中国专业
作为监视器,它能提供较为准确的监看画面,且个体之间差异较小,在亮度、暗部表现方面优于之前用的老款监视器,还可以提供较好的4K HDR支持;在一段时间内,PVM-X监视器能够满足节目制作中的监看要求。

在专业用户看来,索尼产品始终建立在坚实技术基础上,因而备受信赖。庞大复杂的转播系统如此,精巧唯美的PVM-X系列监视器也如此。为了满足行业需求,准确评估呈现画面出现的各种挑战,索尼近两年推出的PVM-X系列4K图像监视器,其18寸、24寸、32寸的次第分布,进一步丰富和提升了索尼专业监视器产品线。



芒果TV以节目打得响、立得住著称,一系列颇具影响力的节目给观众留下了美好回忆。针对一家业务开展得如火如荼的互联网视频平台,如果能了解和探索其演播系统、专业产品的运作情况,对业界相当有益,眼下,能够得到芒果TV质量管理工程师、这些PVM-X系列监视器实际使用者的反馈意见,一定对业界提升索尼监视器在4K/高清制播流程中的认知,起到极大的帮助作用。



制播流程,多点监看

一台载歌载舞、激情四溢的晚会或综艺节目,节目呈现背后都有强大的技术支撑。索尼提供的SR-Live高质量4K/高清同播流程相对成熟,能够满足4K HDR与HD SDR高质量同播制作的需求。摄像机前方拍摄HDR信号,后方同时输出HDR和SDR信号,在制作域处理HDR和SDR精准的匹配关系并把它们按创作意图还原出来。在实际制作中,各家则根据需要进行调整。

芒果TV工程师介绍说,我们在4K/高清同播制作流程中,前期拍摄使用了HDC-4300、HDC-3500、HDC-P50等索尼系统摄像机。现阶段节目制作以高清为主,只有S级项目、有舞台秀的项目一般才会制作4K版本。为了更好地保障高清版本的质量,目前采用了SDR优先的制作流程,根据现场情况在摄像机CCU下变换设置SDR增益差,以保证输出的HDR、SDR信号都有合适的曝光量。

在目前SDR优先制作流程中,大部分工位,包括导播、调像、灯光等,可使用高清监视器或电视机监看HD SDR信号;而视频技术、总导演可通过4K图像监视器、波形监视器随时监控4K HDR视频质量;4K HDR和HD SDR信号分别录制给到后期制作。



在制播流程中,各个工位各自安置的监视器不同,也意味着监测重点和监测级别有所不同,按照从高而低的顺序排列如下:

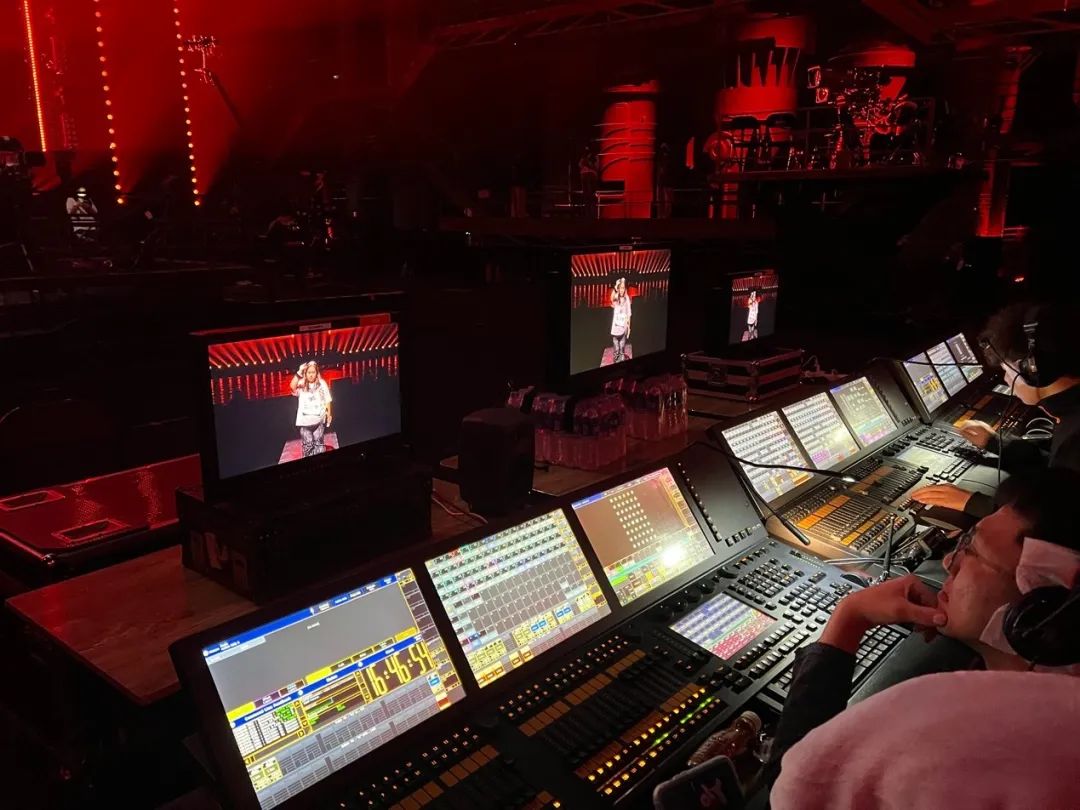

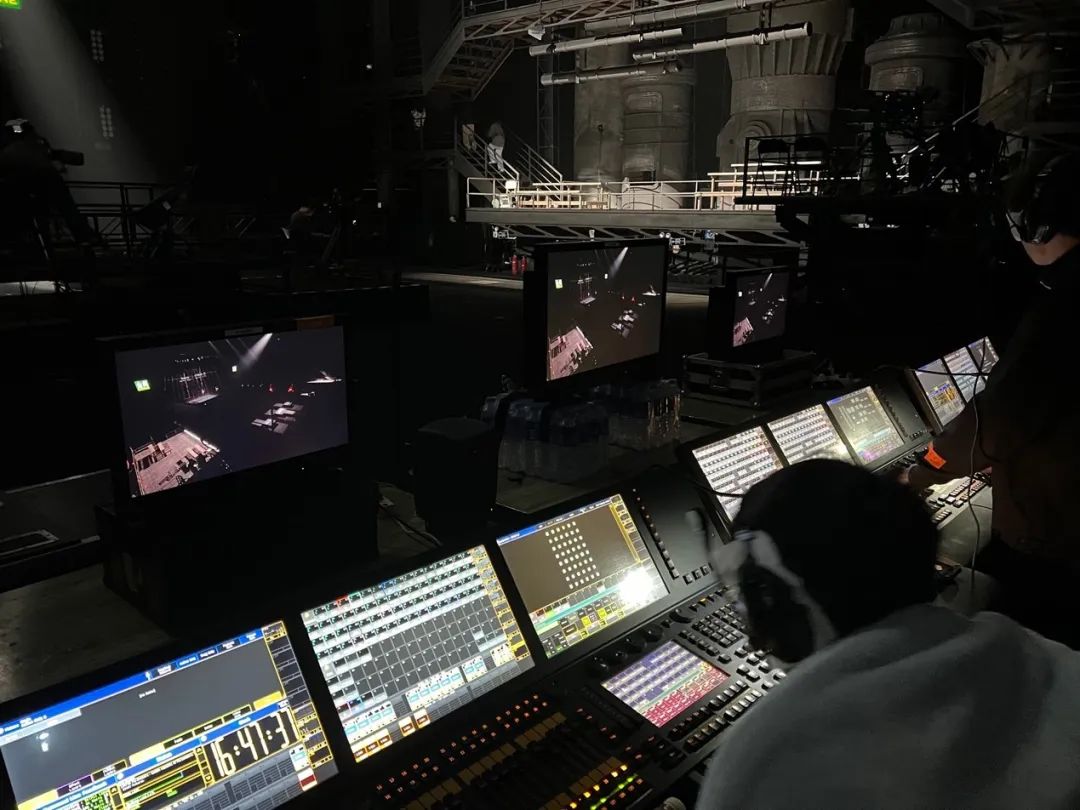

灯光、视频方面:主要关注灯光效果呈现的情况,对监视器技术性能要求最高;

导演方面:主要关注艺人表现、摄像构图、舞美和灯光效果,对监视器技术要求同样高;

导播方面:主要关注机位调度及构图,多数为画分信号,对监视器要求一般;

飞梭飞猫、摇臂、电兔子等:进行拍摄构图监看,一般使用工种自备小监;

音频、LED屏幕、键盘、台口、舞台返送、工作间:主要关注舞台调度和内容,要求最低,考虑成本因素,一般使用电视机即可。



重视细节,设置精准

按照上述顺序,灯光、视频方面对监视器技术性能要求最高。各种大屏幕已经是晚会类节目的重要组成部分,监视器在其调整过程中不可或缺。首先需要确定合适的亮度并做好色彩校准;其次通过不同手段减轻在拍摄LED屏幕时画面上出现明显摩尔纹的程度。监视器在这个过程中承担着检查确认工作。

在制播流程中,波形监视器、图像监视器作为监测和监看设备发挥着相辅相成的作用。在摄像机一致性调整中,以波形监视器为主,对于一致性校准、白平衡调整等能提供准确和易于分辨的指示;而图像监视器则用于主观角度评估校准后画面的情况,特别是创意风格设置的检查等。

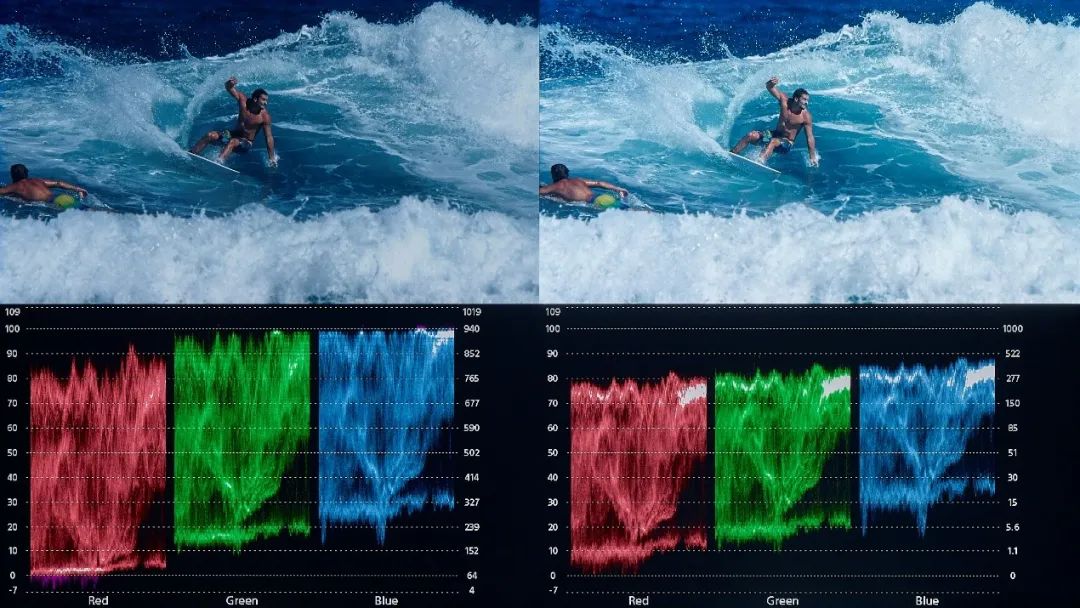

在4K/高清制作流程中,质量工程师使用波形监视器或PVM-X监视器自带WFM功能监测功能,通过参考白电平用于判断SDR峰值和HDR高光部分。HDR高光场景给工程师留下深刻印象,他说,在4K HDR呈现上出现更多的细节和更自然的过渡,这种差异凸显了HDR的技术优势。伪彩色功能可为不同曝光度分配不同的输入信号色彩,提供确认曝光的快速有效工具。

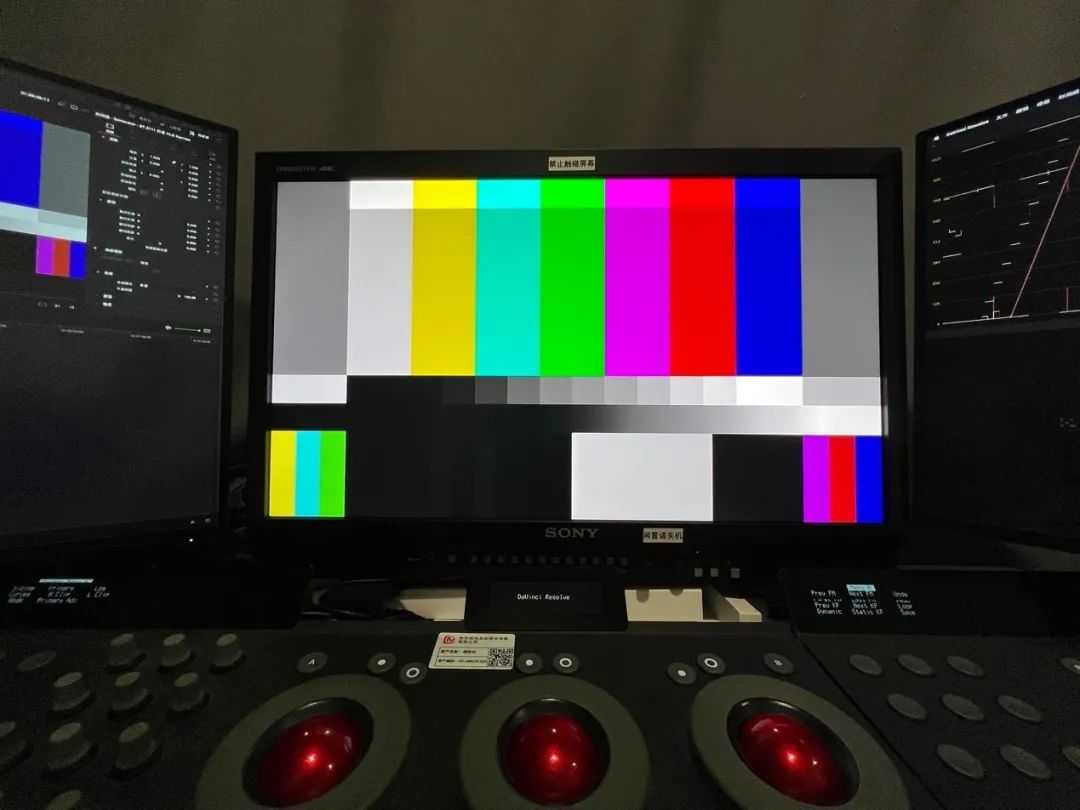

芒果TV工程师还谈了两点使用PVM-X监视器的注意事项。首先,PVM-X系列4K监视器提供的菜单选项很多,对使用人员有一定要求,需要正确匹配监视器和调色软件的设置,确保他们的色域、曲线等一致以得到正确的画面;另外,由于网络播出转码和用户观看设备等多种原因,调色时监视器与实际用户端(移动端、电视、PC)观看效果会有细微差异,这一点也是调色师需要考虑的因素。

唯美唯真、索尼备受赞誉的PVM-X系列TRIMASTER架构提供精确的色彩重现、准确的成像和画质,覆盖了从S-Log3、HLG到PQ以及SDR的HDR伽马范围,色域方面则从REC709、DCI-P3到REC2020,适用于广播、监视、转播车等多种应用环境,但通过芒果TV工程师介绍的诸多使用细节,也再一次提醒使用者,利器的威力既在性能指标,也在人的操作上,在精准的设置细节中。



内置转换,一石四鸟

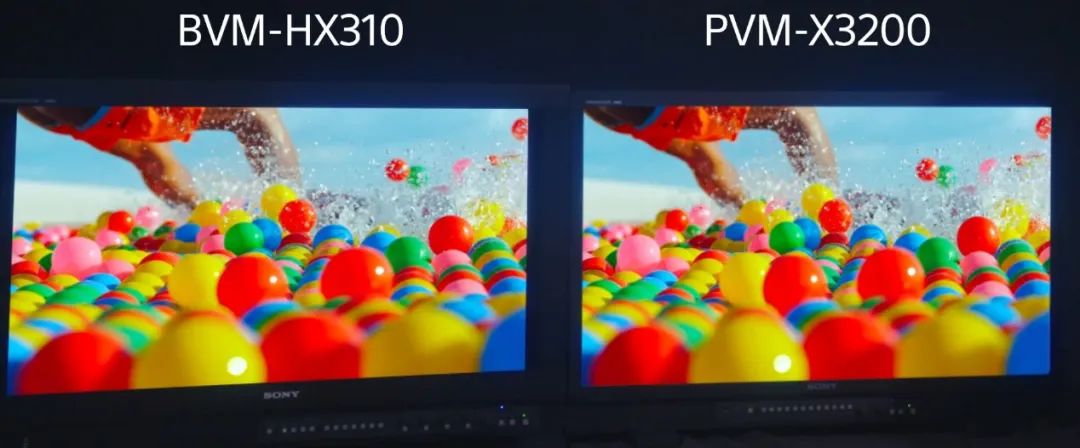

按照指标,PVM-X系列监视器显示的准确度逼近BVM级别,可提供与BVM-HX310旗舰级监视器相当的色彩,适用于多种4K和高清制作。当然,考虑到产品定位,两者在对比度水平和整体图像质量方面仍然存在一些差异。

芒果TV工程师曾对PVM-X2400进行了对比测试,测试对象包括三款监视器,即BVM-HX310、某品牌4K监视器以及旧款高清监视器。测试结果显示,PVM-X2400在亮度、色彩准确度以及暗部表现等几方面均有不错的表现,与HX310在很多测试场景下表现接近,色彩一致性较好,但在暗部细节、区域控光方面与旗舰监视器显出了差距。相比旧款高清监视器,PVM-X则很好地解决了色彩准确度和暗部表现两大痛点问题,在综艺后期调色流程中,PVM-X凭借这些优势取得了调色师的认可。

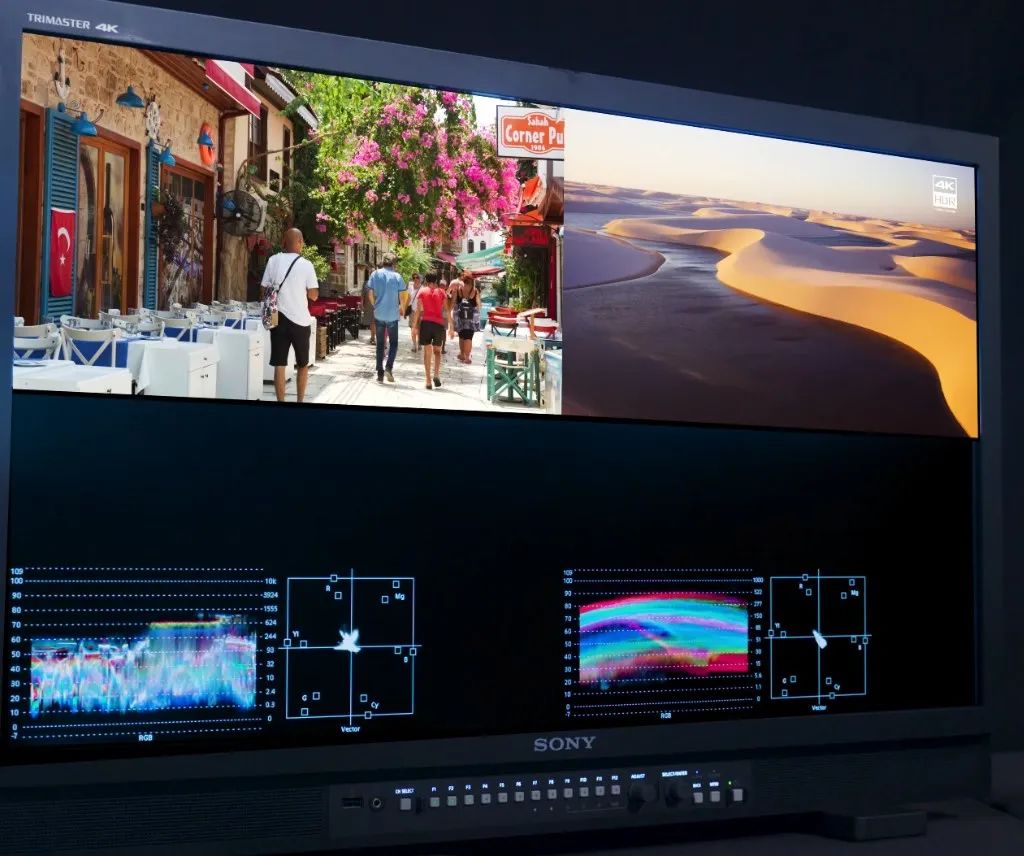

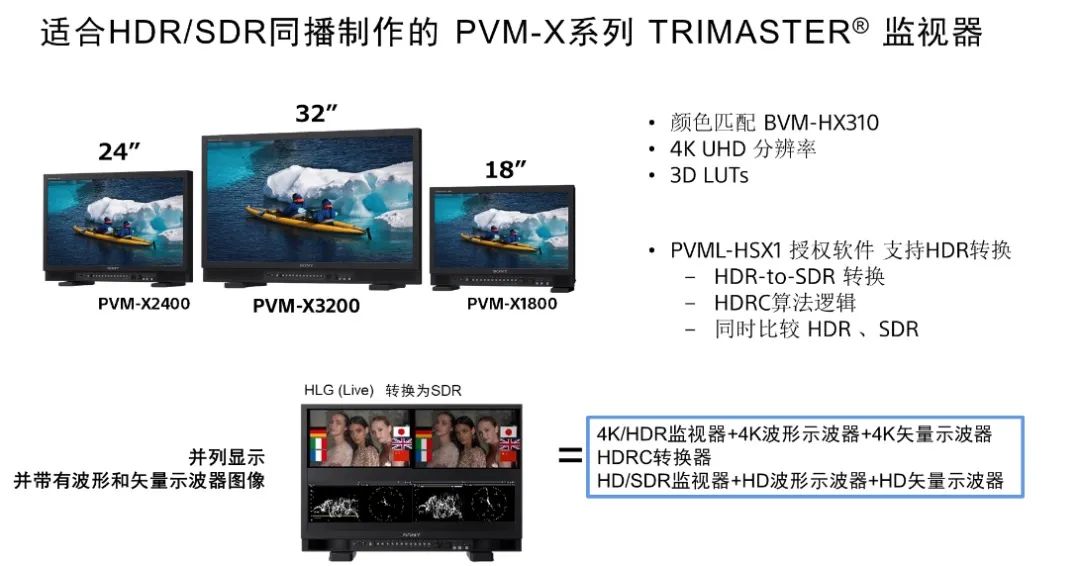

通过实战,质量工程师对PVM-X监视器综合表现表示满意,并特别强调,对内置HDR-SDR转换功能印象深刻。事实上,这个实用功能来自于用户对高质量HDR、SDR同播制作的需求,当用户获得HDR转SDR下变换的授权许可后,一台监视器便可以同时监看原生的HDR图像和经过PVM-X监视器实时转换后的SDR图像,同时还可以看到HDR、SDR图像的波监和矢量,等于这一台监视器使用者可以同时观看4个分割画面。具体操作上,可以采用预设参数、LUT文件、SR Live动态元数据等三种独立的方式在PVM-X上完成HDR到SDR的实时转换并输出。



最后,芒果TV质量工程师谈了几点使用PVM-X的体会。他说,我们目前使用的是PVM-X2400和PVM-X3200两款监视器,无论在前期还是后期的环境中,使用上均获得大家的认可;作为监视器,它能提供较为准确的监看画面,且个体之间差异较小,在亮度、暗部表现方面优于之前用的老款监视器,还可以提供较好的4K HDR支持;在一段时间内,PVM-X监视器能够满足节目制作中的监看要求。
