回顾总台十一庆典4K全流程直播 索尼设备大放异彩
HDC-4300，PXW-Z580，HDC-P50
2019-11-214K专题作者：广电365网徐孝成
本次直播活动一个非常重要的特点，就是只有一套全流程的4K系统，传送给千家万户电视观众的高清信号，则是后端总控部门通过两台索尼HDRC-4000下变换而来，说起来就是这么简单，但积累与铺垫则非一日之功。
十月一日，铭记史册的日子，中央广播电视总台以一场高规格的现场直播，通过覆盖各个角度、全方位布局的创新直播方式，为国内外电视观众奉献了一场气势磅礴、流光溢彩的超高清与高清同播的视觉盛宴。
总台此次全4K超高清制作直播系统规模庞大，计划周密，设备先进，技术复杂，可谓我国电视和网络直播技术的集大成体现。 值得一提的是，前方四个分系统以及后方的综合系统，都是索尼系统。其中，前端系统配备了总计91套索尼4K讯道摄像机，不同系统的核心机型包括HDC-4300、PXW-Z580以及 HDC-P50等。直播后端部分则是信号制作、节目导播为主的演播室系统，索尼设备也以可靠和稳定大放异彩。
严谨的设备测试

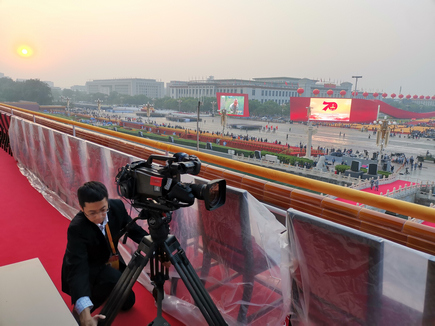

正如业界人士所知，本次大型盛典上所用直播设备，从天安门附近停放的大型超高清IP转播车、到天空上舞动的HDC-P50、从遍布各个机位的HDC-4300、再到总控的HDRC-4000制作转换器，都是索尼产品。
十一直播的重要性自不待言，仅仅是设备测试和色调匹配等环节就进行了数月之久的准备。台里为此成立一个评测和探讨图像控制的专家组，测试了大量的摄像机，从索尼HDC-1580等高清机开始，到索尼4K的PXW-Z580、HDC-P50、HDC-4300等机型，再到其他厂家的主流机型，逐一测试。测试结果显示，不同的摄像机之间确实存在着诸多方面的差异。
可以设想，如果直播中每台机器都维持自己独特的色调或者所谓风格，近百台机器的影像混搭，加之现场拍摄上侧光、顺光、逆光的不同光线变化，全景特写等不同景别的画面要做到一致性何其困难。总台拥有数百台不同厂家不同型号的摄像机，如果是录播方式，后期尚有时间和空间完成色调匹配，而现在是一场分秒必争的直播，匹配工作全部都要在前期做好做透，做足充分准备，严谨的设备测试就是为了确保色调匹配的一致性和图像质量的统一。
在超高清全面性和全流程上，索尼产品责无旁贷地“衔得锦标第一归”。
十一直播的重要性自不待言，仅仅是设备测试和色调匹配等环节就进行了数月之久的准备。台里为此成立一个评测和探讨图像控制的专家组，测试了大量的摄像机，从索尼HDC-1580等高清机开始，到索尼4K的PXW-Z580、HDC-P50、HDC-4300等机型，再到其他厂家的主流机型，逐一测试。测试结果显示，不同的摄像机之间确实存在着诸多方面的差异。
可以设想，如果直播中每台机器都维持自己独特的色调或者所谓风格，近百台机器的影像混搭，加之现场拍摄上侧光、顺光、逆光的不同光线变化，全景特写等不同景别的画面要做到一致性何其困难。总台拥有数百台不同厂家不同型号的摄像机，如果是录播方式，后期尚有时间和空间完成色调匹配，而现在是一场分秒必争的直播，匹配工作全部都要在前期做好做透，做足充分准备，严谨的设备测试就是为了确保色调匹配的一致性和图像质量的统一。
在超高清全面性和全流程上，索尼产品责无旁贷地“衔得锦标第一归”。
周密的基础参数设置
各项准备工作紧张而有条不紊地进行着。台里相关部门制订了详细的整套参数，涵盖了4K摄像机、上下变换以及监视器等4K全流程相关设备，随后，整套参数规范分发到各个系统。从PXW-Z580、HDC-P50到HDC-4300，基础参数设定一致以后，就可以在同一个参数上做出要求；另外，参数设置以后，不仅保证了来自前方的信号质量，也可以有的放矢的对下变换以及播出质量提出管控。
其中，4K摄像机高动态范围HDR统一设定为HLG Live曲线。
首先一点理由是，HLG是总台标准，符合总台超高清制作规范的要求。
其次，HLG Live在所选定的索尼摄像机中都有内置。
第三，HLG Live通过了台里进行的精心测试。测试中首先发现HLG Live主要性能与原生HLG极为接近；其次，HLG Live在不增加太多噪波的情况下，可以提高摄像机的灵敏度。这一点很重要。在本次直播中设置一个参数，不仅仅考虑白天大阅兵的拍摄顺利进行，还要保证晚间广场上联欢活动的有序跟进，白天与夜晚将使用统一参数，这是既定方案，其间无法更换也不许更换。观众从电视屏幕上看到的天安门广场联欢晚会，绚丽异常，璀璨闪耀，但在专业技术人员眼中，广场主区域左右两侧偏外的地方，灯光照度并不强，甚至有些局部属于光线偏暗的环境，HLG Live可提升灵敏度这一点正好弥补了夜晚拍摄可能出现的瑕疵。为更加保险起见，技术人员还测试了高清HDC-1580摄像机的灵敏度，比对后，发现索尼4K摄像机与之几乎相近。最后，HLG Live得到确认。
下变换高清超越纯高清
本次直播活动一个非常重要的特点，就是只有一套全流程的4K系统，传送给千家万户电视观众的高清信号，则是后端总控部门通过两台索尼HDRC-4000下变换而来，说起来就是这么简单，但积累与铺垫则非一日之功。
总台不会打无准备之仗。前面曾提到摄像机测试准备环节，其中就从各个方面测试了索尼HDC-1580，摄制团队认为HDC-1580做为一台原生的高清摄像机，它的拍摄效果与HDC-4300下变换高清对比结果将具有说服力。测试结果显示，在客观的测试环境下，两者从矢量、从灵敏度等各项指标上看，差距不大，通过这项测试得到的结论是下变换高清与纯高清质量不分伯仲。
另外，总台通过长期应用大型IP转播车，进行了大量的4K全流程转播实践活动，其间，打磨出各项基础参数，已经逐渐摸索出自己的模式并逐渐成型。比如，如何通过调整增益差去把握4K与高清之间的映射关系，索尼HDR Live虽有建议，但这里面还有大量的基础工作要做，例如，主黑电平参数的调整就对成像非常重要。对此，相关技术人员使用了一些简单的方法，可这些简单方法的背后，需要进行大量的验证工作。
直播圆满结束后，相关人员对本场阅兵的下变换高清成片、连同4年前九三阅兵和2年前朱日和阅兵盛况，进行了复盘和对比观看，不比不知道，事实证明，4K下变换而来的高清信号与纯高清拍摄效果差距明显，下变换高清确实显示了诸多亮点，质量也非常好，可以说，4K下变换高清以清晰和饱满为十一盛典的精彩增了光添了彩，摄制团队连日的辛劳、勤奋的努力从画面上都得到了满意的回报。
总台不会打无准备之仗。前面曾提到摄像机测试准备环节，其中就从各个方面测试了索尼HDC-1580，摄制团队认为HDC-1580做为一台原生的高清摄像机，它的拍摄效果与HDC-4300下变换高清对比结果将具有说服力。测试结果显示，在客观的测试环境下，两者从矢量、从灵敏度等各项指标上看，差距不大，通过这项测试得到的结论是下变换高清与纯高清质量不分伯仲。
另外，总台通过长期应用大型IP转播车，进行了大量的4K全流程转播实践活动，其间，打磨出各项基础参数，已经逐渐摸索出自己的模式并逐渐成型。比如，如何通过调整增益差去把握4K与高清之间的映射关系，索尼HDR Live虽有建议，但这里面还有大量的基础工作要做，例如，主黑电平参数的调整就对成像非常重要。对此，相关技术人员使用了一些简单的方法，可这些简单方法的背后，需要进行大量的验证工作。
直播圆满结束后，相关人员对本场阅兵的下变换高清成片、连同4年前九三阅兵和2年前朱日和阅兵盛况，进行了复盘和对比观看，不比不知道，事实证明，4K下变换而来的高清信号与纯高清拍摄效果差距明显，下变换高清确实显示了诸多亮点，质量也非常好，可以说，4K下变换高清以清晰和饱满为十一盛典的精彩增了光添了彩，摄制团队连日的辛劳、勤奋的努力从画面上都得到了满意的回报。
宽色域为高清播出锦上添花
从实际拍摄效果看，HLG Live曲线和BT.2020色彩空间都在夜晚拍摄上显出优势。
晚间联欢活动由张艺谋团队负责演出内容设计与编排。色彩是张导演在电影和大型活动中擅长使用的艺术语言，他善于利用色彩、甚至是夸张的色彩表达其画面内外深层次的内涵和意境。
摄制团队则对直播中的色彩还原提出严格要求，要以精准的电视语言将现场真实的场景和色彩呈现出来，与之金相玉映。尤其是广场上巨大的五星国旗，在颜色上容不得出现一点差错。张导演果然是大手笔。3000多名联欢群众随着音乐的旋律，拼接组合出一幅幅“巍峨的长城”、“飘曳的风筝”、“展翅的和平鸽”以及“飘动的五星红旗”等巨幅动图。大量的红绿蓝色彩都超出BT.709色域范围，如果是高清摄像机拍摄，呲光与失真是不可避免的，但在BT.2020宽色域中则是游刃有余。
经过彩排演练，摄制团队做到了心中有数。最终，一个个绚丽无比的画面清晰而准确的在电视和大小屏幕上呈现，尤其是面对联欢晚会上五彩缤纷的色彩层次，宽色域的优势显露无疑。
晚间联欢活动由张艺谋团队负责演出内容设计与编排。色彩是张导演在电影和大型活动中擅长使用的艺术语言，他善于利用色彩、甚至是夸张的色彩表达其画面内外深层次的内涵和意境。
摄制团队则对直播中的色彩还原提出严格要求，要以精准的电视语言将现场真实的场景和色彩呈现出来，与之金相玉映。尤其是广场上巨大的五星国旗，在颜色上容不得出现一点差错。张导演果然是大手笔。3000多名联欢群众随着音乐的旋律，拼接组合出一幅幅“巍峨的长城”、“飘曳的风筝”、“展翅的和平鸽”以及“飘动的五星红旗”等巨幅动图。大量的红绿蓝色彩都超出BT.709色域范围，如果是高清摄像机拍摄，呲光与失真是不可避免的，但在BT.2020宽色域中则是游刃有余。
经过彩排演练，摄制团队做到了心中有数。最终，一个个绚丽无比的画面清晰而准确的在电视和大小屏幕上呈现，尤其是面对联欢晚会上五彩缤纷的色彩层次，宽色域的优势显露无疑。
HDC-P50以高位视角即时拍摄
国庆盛典的每个细节都成为老百姓在街头巷尾热议的话题，来自空中的隆隆声响自然不会被放过，网络上就有网友晒出了总台的航拍飞机。为更加精彩的呈现国庆70周年庆祝活动，总台精心装备了数架直升机进行航拍阅兵及国庆活动，通过4K陀螺仪架设摄像机，可左右实现接近360度角度的全方位拍摄。这些直播中使用的特种设备，包括了9套索尼HDC-P50。
HDC-P50有什么高超技能呢？一位在现场观看阅兵的受访者，谈到了她眼中出现的航拍直升机，她描述道：“我坐在观礼台上，央视的直升机就在我们头顶盘旋。飞机飞过，直播中就出现了航拍的即时画面，受检阅的部队气势宏伟，参加游行的群众情绪高昂，画面不仅壮观，而且非常清晰。”
HDC-P50有什么高超技能呢？一位在现场观看阅兵的受访者，谈到了她眼中出现的航拍直升机，她描述道：“我坐在观礼台上，央视的直升机就在我们头顶盘旋。飞机飞过，直播中就出现了航拍的即时画面，受检阅的部队气势宏伟，参加游行的群众情绪高昂，画面不仅壮观，而且非常清晰。”
即时画面就来自HDC-P50。POV是轻便小巧的系统摄像机，它擅长的机位与众不同，可以安装在吊架上进行无线拍摄或从直升机上进行航拍。HDC-P50是世界上初次采用 2/3 英寸 4K 全域快门，配备三个 CMOS 成像器系统的摄像机，借助出色的灵敏度和宽动态范围提供优质图像，它可为要求严苛的 4K/HDR 直播制作环境提供出色的高质量影像。

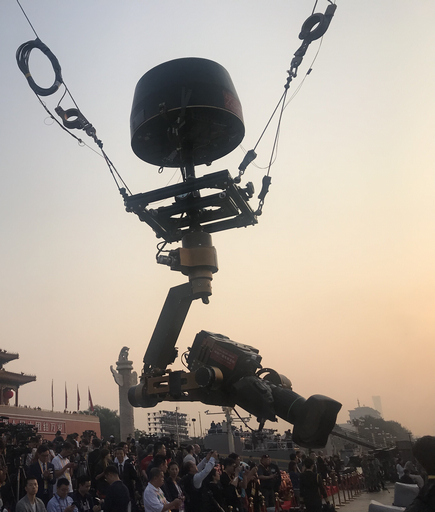

跨越长安街两端的“天鹰座”也是十一庆典上的明星，它是总台研发并拥有自主知识产权的索道摄像机系统，HDC-P50和国产的索道系统、稳定系统一起，拍出了角度不同寻常的精彩镜头，一次近两分钟时长的移动长镜头，又将以第一次被人们铭记。
也许想象中的高空俯瞰航拍很容易，其实不然。北京的夜晚，长安街沿线灯光璀璨，照明充足，但这个区域之外，并没有航拍所需的充足的灯光，照度欠佳为航拍带来了一定难度。在这种略显不利的情况下，摄制团队掌控HDC-P50圆满完成了任务，HDC-P50的曝光、灵敏度和噪声控制以其优异超出了预期，4K画面干净通透。另外，值得一提的是，HDC-P50从3G到12G的SDI输出端口设计，也以其符合用户使用方式而得到摄制团队的认可和好评。
跨越长安街两端的“天鹰座”也是十一庆典上的明星，它是总台研发并拥有自主知识产权的索道摄像机系统，HDC-P50和国产的索道系统、稳定系统一起，拍出了角度不同寻常的精彩镜头，一次近两分钟时长的移动长镜头，又将以第一次被人们铭记。
也许想象中的高空俯瞰航拍很容易，其实不然。北京的夜晚，长安街沿线灯光璀璨，照明充足，但这个区域之外，并没有航拍所需的充足的灯光，照度欠佳为航拍带来了一定难度。在这种略显不利的情况下，摄制团队掌控HDC-P50圆满完成了任务，HDC-P50的曝光、灵敏度和噪声控制以其优异超出了预期，4K画面干净通透。另外，值得一提的是，HDC-P50从3G到12G的SDI输出端口设计，也以其符合用户使用方式而得到摄制团队的认可和好评。
一次载入史册的4K全流程直播
目前，4K高清同播的具体方式上，在领先的电视台之间还存在着探讨和不同的实践。本次总台的直播方式，选择了全4K制作全流程，没有一路高清信号进入，也没有在4K摄像机上设置4K和高清信号同出，演播室完成总成以后，4K信号回到主控，通过两台HDRC-4000制作转换器完成下变换。高质量的4K公共信号为播出环节的精彩纷呈打下了基础，其后，包括总台播出的4K频道、全国70家影院4K直播、以及下变换高清信号让亿万观众身临其境地感受到盛大阅兵和群众游行的震撼场面。
一位参加本次直播活动的央视工作人员感慨地说，如此大规模的4K全流程直播活动，目前只有中国有这个实力和能力来完成。十月一日，总台以大魄力、大框架进行的4K全流程直播，注定将伴随着大阅兵和联欢晚会一起载入史册。也许本次大事件还是一个标志，标志着总台已经全面进入到了电视转播的4K时代。
一位参加本次直播活动的央视工作人员感慨地说，如此大规模的4K全流程直播活动，目前只有中国有这个实力和能力来完成。十月一日，总台以大魄力、大框架进行的4K全流程直播，注定将伴随着大阅兵和联欢晚会一起载入史册。也许本次大事件还是一个标志，标志着总台已经全面进入到了电视转播的4K时代。
转载请注明来源：广电365网徐孝成
