Sennheiser无线设备让 “Utopia(乌托邦)”成为现实

发布时间: 2014-7-31      来源: Sennheiser
关键字: Sennheiser 话筒 天线 无线设备
          在荷兰,一种新的真人秀形式已经创下了收视纪录:“Utopia”已经成为电视、互联网的收视冠军。由John de Mol策划,Talpa制作的“Utopia”节目,邀请了15名居民,离开自己熟悉的生活整整一年时间,来到临近希尔弗瑟姆的布拉里克姆市,创造一个属于他们自己的理想小社会。多媒体公司Dutchview面临着一个巨大的挑战:用摄像机和录音设备覆盖整整12500平米的地区,来跟踪Utopia居民们。为了在这片广袤的土地上完全覆盖无线射频信号,他们找到了Sennheiser位于比荷卢地区的分公司寻求帮助。

         Utopia节目自从1月6日开播以来,荷兰人民都在关注着这15为居民能否成功创造出他们的心目中的“理想国”——或许他们的雄心抱负都将化成一场梦魇。节目首播当天就吸引了25%的收视率。Talpa的节目在网络上也同样大获全胜:视频流被观看了1亿8800万次,官网上的注册用户达到了400万,页面浏览量更是打破纪录——3亿5000万,Utopia的手机应用程序也在首播一周内就被下载了11万次。

现场挑战

       事实上,看起来运作流畅的节目,却需要无数仔细的计划和Dutchview团队艰辛的工作。Dutchview的项目经理Peter Slot解释道:“我们之前有许多制作真人秀节目的经验,但这一次的挑战,是我们闻所未闻的——需要覆盖1.25公顷开放式的场地,且这些地方还被许多树包围着。我们在场地上安装了超过100台高清遥控摄像机。我们必须将它们大头朝下安装以得到一个相对较好的视角,但这也意味着我们必须给它们重新设计保护外壳,因为雨水可能会落进摄像机里。我们还为摄像机们设计了一个经过改良的远程控制功能,确保我们能获取我们想要的画面。”
             Sennheiser无线设备让 “Utopia(乌托邦)”成为现实

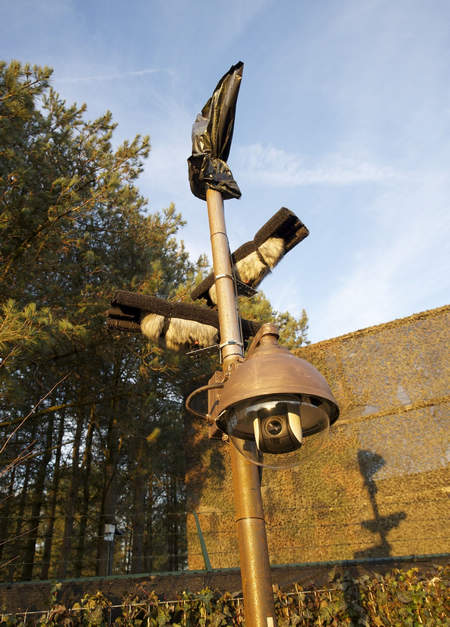

           【典型的户外工作站,天线外有防雨布,2支MKH 416(套上了防风防雨毛线套), 和一台安装方式特殊的摄像机】

        采集声音信号同样也是一个很大的挑战:“困难不仅仅在于广袤的土地对无线射频覆盖的影响,我们还必须考虑到空气湿度和天气变化等因素对无线射频所产生的影响。因此,我们与我们的合作伙伴Sennheiser比荷卢分公司取得了联系,并请求他们的帮助。”

无线音频系统

          Sennheiser比荷卢分公司的无线射频专家Vincent Tilgenkamp参与了节目的制作。他和他的团队勘察了拍摄现场,对其进行了细致的测量,并制定出了整个无线音频系统最适合的天线摆放方案。他指出:“我们以前从来没有遇到过拥有这么大场地的真人秀节目,为了在这里全方位覆盖无线话筒,我们必须想出一些特殊的解决方案,才能获得成功。”

        1.25公顷的Utopia拍摄场地中,包括两个用于住宿的大棚,一个牲口圈,一个牧场和一些农田——当然中间还有很多树木。如果要拾取15位居民的对话,他们就必须使用腰包发射器和领夹式话筒。

        现场勘查之后,Vincent Tilgenkamp和他的团队已经可以排除一些选择了:“Dutchview之前为摄像机们安排了一个光纤分布网络,所以借用同一个光纤网络来分配无线射频信号似乎是合理的举措,但后来我们否定了这个想法。从天线到话筒接收器,最远的距离有335米,所以我们计算了一下,发现同轴电缆将是一个更好的选择。”

        他们还想到了这样的方法:用三套独立的接收机来覆盖三个主要的地区:住宿区,牧场+牲口圈,以及农田。“长距离传输音频信号,比长距离传输射频信号,会更简单一些——这只需要传统的音频产品。但是如果居民们从一个地方移动到了另一个地方,或在两个地方的交界处徘徊的话,我们将会在混音中遇到挑战,不知到底该选择哪一边传来的声音更好,因为我们会有不同的天线和接收器组合接收到了同一个声音信号。”Tilgenkamp解释道。

特别定制的无线解决方案
            Sennheiser无线设备让 “Utopia(乌托邦)”成为现实

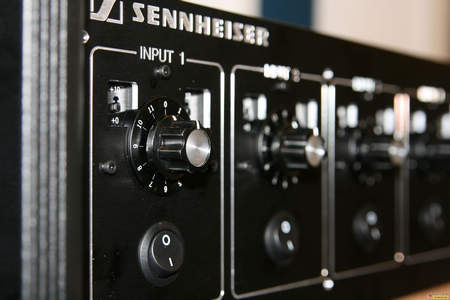

         【Sennheiser比荷卢分公司特制的天线混合器。每个单元都有4个天线输入, 信号被混合成一个输出。两个天线混合器成对使用。】

         最后,团队选择了单套无线接收机+多天线混合的方案,6台天线混合器被安装在Utopia的3个主要分区中,每区2台。他们的输出的天线信号送往为Utopia定制的8输入天线混合器再次混合(2台这样的4输入天线混合器与话筒接收机安装在了一起)。最后才分配和无线话筒接收机。
            Sennheiser无线设备让 “Utopia(乌托邦)”成为现实

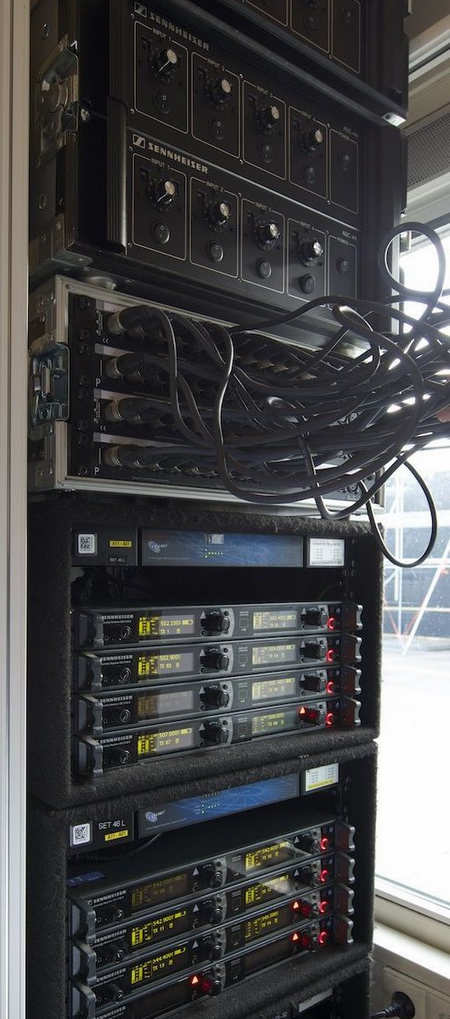

            【一对天线混合器(上方)以及一对主要的天线混合器(下面),还有EM 3732-II话筒接收器】

          整个场地中总共安装了20个有源天线,位置的选择都经过精心设计,保证能拾取来自居民们身上的无线腰包发射机的信号。这些信号将通过埋在地下的同轴电缆,被传送到3个大区的天线合并器中。同轴电缆中的信号损失,会在定制的分配放大器中得到补偿。

         对于天线的摆位,一切偶然性都要有所考虑。Vincent Tilgenkamp说:“比如说,我们决定在牲口圈中多设置一套天线,尽管理想条件下,覆盖牧场的天线也可以轻松地覆盖到木制的牲口圈,但我们必须考虑到木质材料在不同潮湿度下或被冰雪覆盖时,对射频信号的吸收能力是不一样的。”居民们居住的两个住宿区中,也安置了一套附加的天线,来补偿波纹金属墙和屋顶所造成的屏蔽效应。

        为了拾取环境声,34支MKH 416枪型话筒与摄像机们安装在了一起,覆盖了整个Utopia地区。

简洁的工作流程

            Sennheiser无线设备让 “Utopia(乌托邦)”成为现实

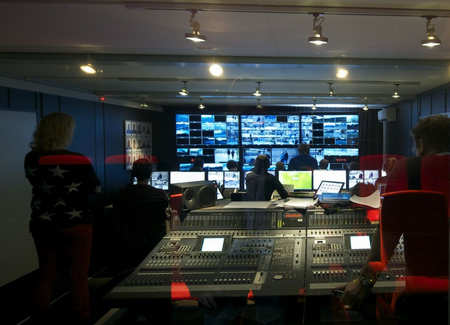

                                              【Utopia节目的后期制作中心】

           “与之前的真人秀相比,我们特制了一条简约的工作流程,”Peter Slot说,“比如,我们让声音自动化,这是一个很大的跨越。Utopia的编导选择让居民们在四个主要的录制场地内活动,然后他就自动地获得了他们的声音,另外还有一组来自环境声话筒的信号会加入自动化的混音内容中。自动的混音在直接上传到网络直播视频流中的同时,也被用在后期视频剪辑和最终的电视转播版本中。在我们创造出的最终转播混音中,所有音频信号都会被分开地采集到。我们一共有16个音频轨道,它们被分配给了现场有线话筒,无线话筒,以及分组混音中。”

         Utopia的编剧(总导演)有两个导演,他们会代表编剧在现场选择故事内容,每位导演都有一位遥控摄像机操作员配合。导演们拍摄到的故事会和其它相关的数据元一起,被集体传送到一个Infostrada系统中,Utopia的后期制作团队正是从这些大量的故事素材中,剪辑出最终每天电视上播放的版本。

          Peter Slot说:“结果是惊人的。在制作过程的所有挑战中,让24支无线话筒不间断地采集声音信号是最大的挑战,但最后,在Sennheiser所推荐和安装的系统表现非常出色,到目前为止没有任何声音不好的情况出现。我们的工作终于得以完美地完成。”

         来自Talpa的Utopia栏目技术总监Willem Roskam评价道:“我们很高兴,能够得到Dutchview和Sennheiser声音解决方案的大力支持。音频的工作流程非常简洁,运作有条不紊,我们为此节约了不少开支。因为我们在录音过程中,不再聘用任何声音工程师了。制作团队可以很轻松地使用Sennheiser的无线话筒,并且声音质量也是非常高的。”

走出国门,获得成功
          Utopia不仅在本国荷兰取得了巨大的成功,在海外,他们同样也吸引了不少观众。Talpa公司已经将版权卖给了美国的Fox,德国的Sat 1电视台,罗马尼亚的Prima TV电视台,以及土耳其的TV 8电视台——不久,来自五湖四海、各行各业的人们也都将建立起属于他们的“理想国”。

Dutchview公司为Utopia节目选择的音频设备

· 24只SK 5212-II腰包发射器(其中9只是备用的,或者给嘉宾们使用)
· 24支MKE 2领夹式话筒
· 12支EM 3732-II双轨道接收器
· 4个AD 3700有源天线
· 12个A 3700有源天线
· 4个A 5000-CP圆极化天线,搭载AB 3700天线放大器
· 6个ADC-41特制天线混合器,每一个都连接并分配4个天线信号
· 2个特制的ADC-44主天线混合器,每一个都能连接最多4个ADC-41,并将信号平均分配到四个输出上
· 34支MKH 416短枪型话筒
