北京电视台2021春晚 8K制作揭秘

期待已久的2021年北京广播电视台（简称BRTV）春节联欢晚会昨晚已经播出。本届BRTV春晚实现了全国省级电视台春晚的3个第一次，即第一次4K超高清/高清同播制作流程，第一次8K版春晚录制，第一次5G+8K云直播试验。本届BRTV春晚尝试使用“8K+5G”的录制技术，这也是首次通过8K技术，大范围、多机型、长时间、全方位、多角度进行的春晚录制，最终将制作首部8K超高清春晚成片，这将在媒体深度融合发展探索之路上迈出的重要一步！维视动力作为8K解决方案供应商，有幸参与了此次BRTV春晚录制，为BRTV 4K/8K融合制作贡献自己的绵薄之力。

此次春晚8K录制采用3套8K摄像机进行画面采集，其中3套8K摄像机信号进入切换台系统供导播进行信号切换，1套8K摄像机作为4K制作系统的天眼机位。系统流程如下图所示：

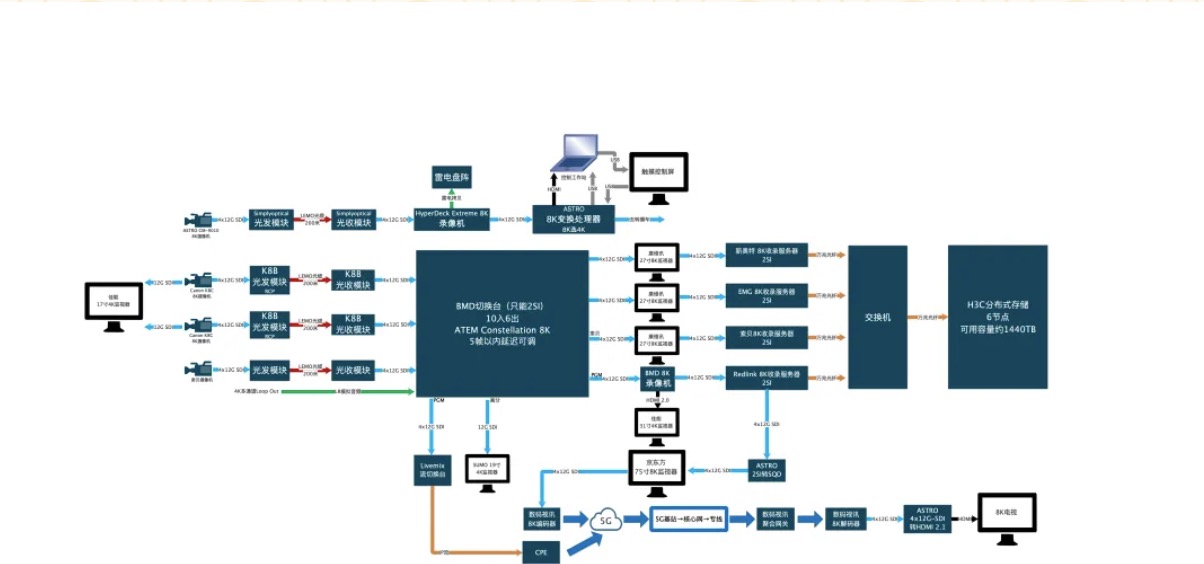

图一8K制作流程图

（注：此图来自BRTV制作部，未经许可不得盗用）

天眼机位采用Astro的8K摄像机CM-9010，作为4K制作系统的9号机位，进行8K拍摄单挂录制的同时实现4K制作。8K摄像机实时输出的4x12G SDI信号经过Simply 8K光传系统传输到4K转播车系统，通过转播车内的8K信号变换处理器SC-8219实时切割出4K信号供导播选切。由于8K画面的分辨率是4K分辨率的四倍，在分辨率为7680x4320的画面中任意选择一个分辨率为3840x2160的画面，即可产生一路4K信号，这成为此次制作的一大亮点，这也将成为4K/8K融合制作的未来发展方向。

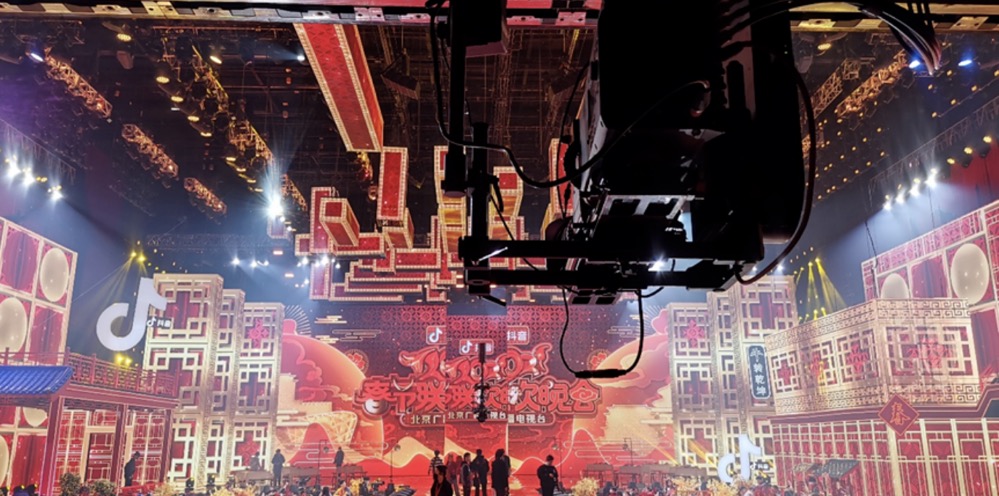

图二 天眼机位

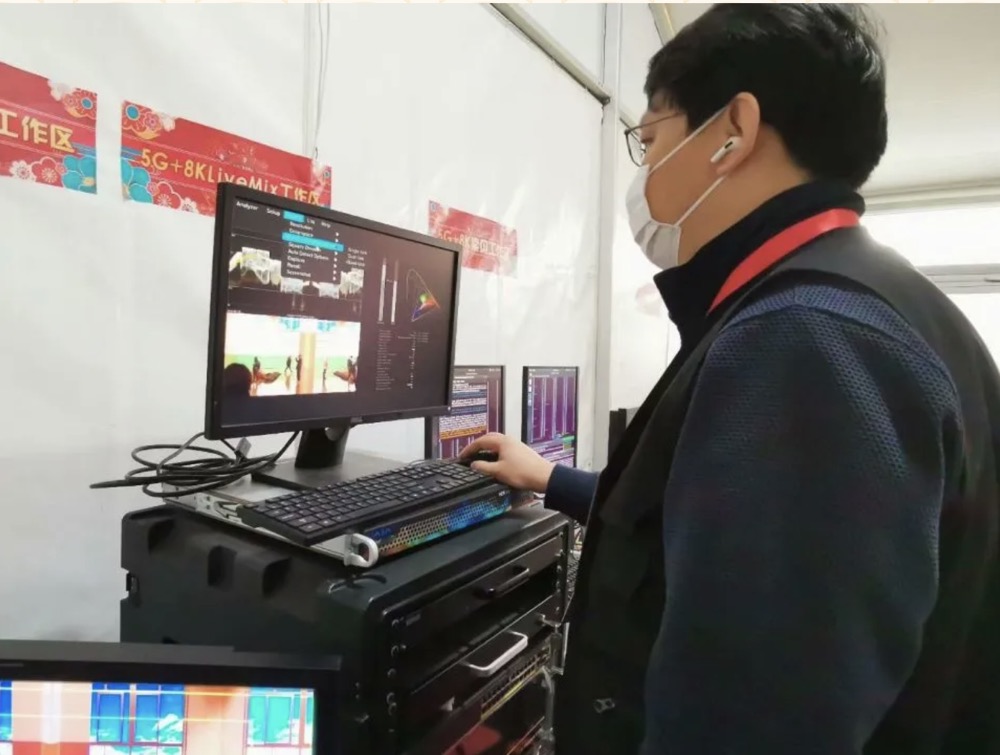

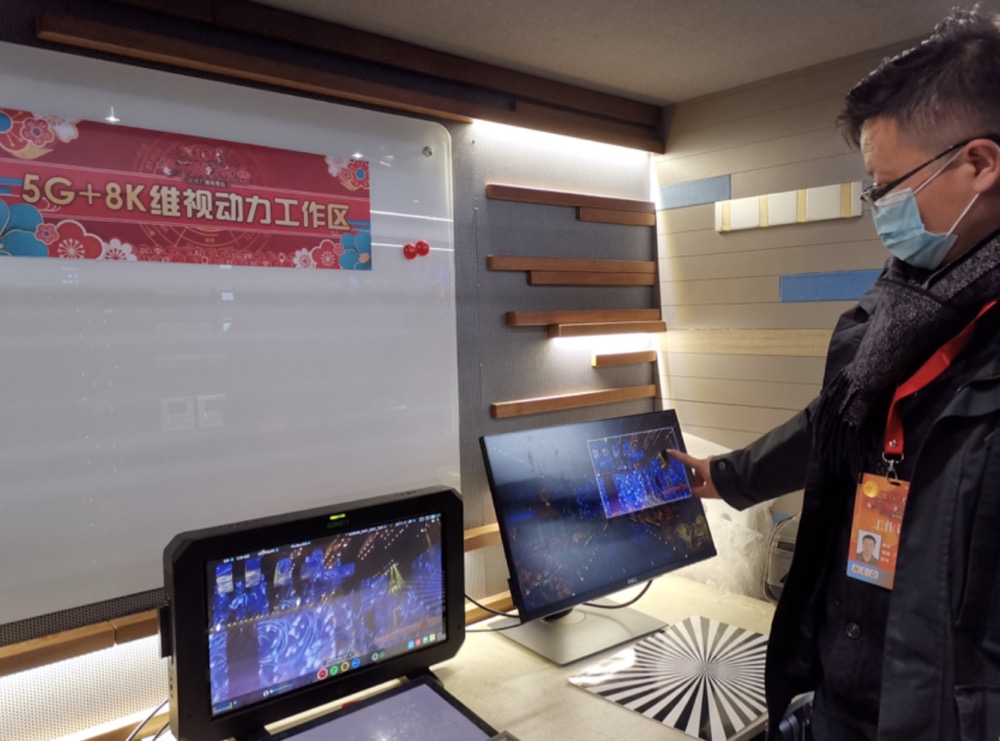

图三 8K画面实时切割处理操作

此次9号天眼机位采用的是一款多用途8K摄像机，可用于8K VR、8K 3D等拍摄应用场景。采用Super35单片图像传感器，传感器尺寸为24.576mm×13.824mm，达到約3300万像素，采用14bit A/D量化处理，具有1/4,1/16,1/64 ND滤镜。摄像机本身采用M43卡口，此次使用经过M43/PL转接环后使用Canon PL卡口便携型变焦电影镜头。摄像机帧率支持50/59.94/60p，支持多种快门方式，支持HLG100/200/250/400,LOG,SDR等Gamma曲线，支持ITU-R BT709和BT2020色域空间。摄像机机头可直接输出4x12G SDI 8K信号和HD信号，支持Ref同步信号输入和时码信号。另外，此摄像机具有机内记录功能，可以采用专用的SSD硬盘实现录制。8K摄像机实时输出的4x12G SDI信号经过Simply 8K光传系统传输到转播车系统，同时，转播车的PGM信号也通过Simply 8K光传回传到现场供摄像师监看，这给此次制作带来了极大便利。

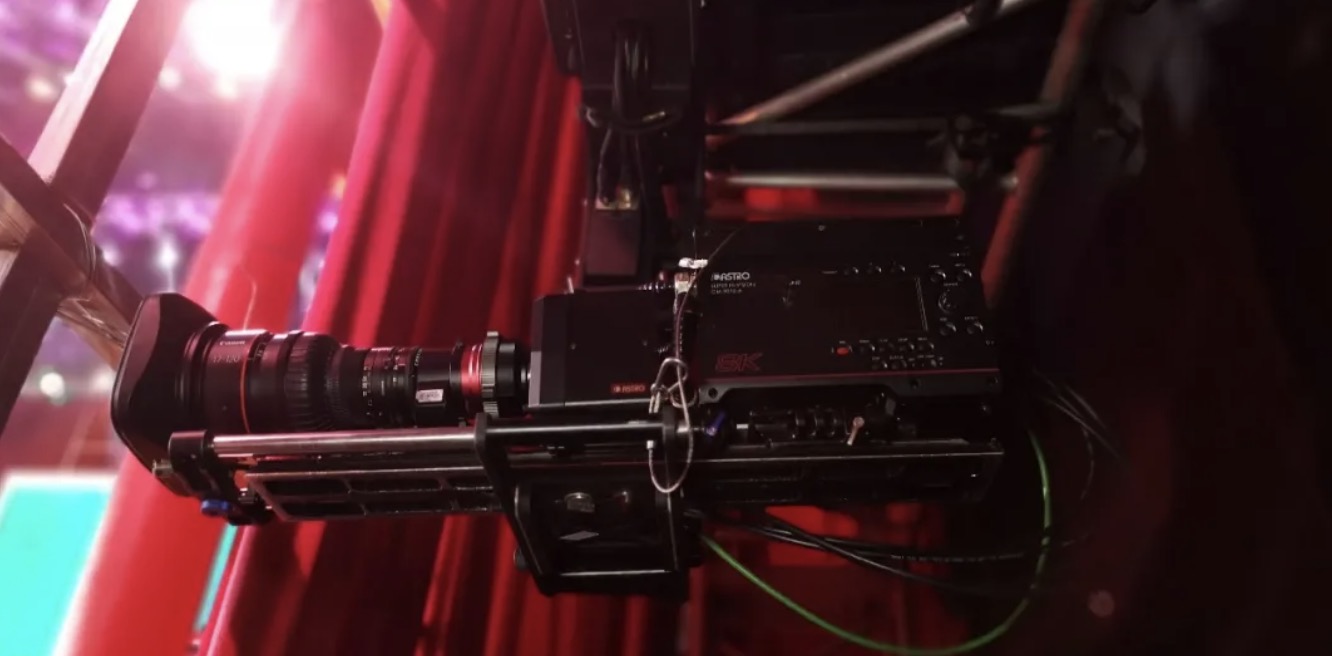

图四 天眼机位8K摄像机

此次系统使用了两台Astro的8K交叉变换器SC-8219，除了上面介绍到的一台用于8K到4K的下变换处理，另外一台用于8K 2SI/SQD转换处理。8K下变换处理有两种模式，一种是在8K画面中提取1/4像素下变换为4K信号。另外一种模式是在8K画面中任意切割出1/4画面作为4K信号。此外，SC-8219除了具有常规的8K/4K/HD交叉变换处理能力，还具有8K 50/59.94/60p帧率转换、帧同步处理等功能，以及具有8K 4x12G SDI到8K 16x3G SDI的转换处理，依赖其强大的实时信号处理能力，为8K制作提供了强有力的支撑。由于此次8K编码器只能支持8K SQD模式，我们利用SC-8219把8K切换台输出的8K 2SI信号转换为8K SQD信号，输出到8K监视器后，经监视器环出到8K编码器实现8K节目信号的传输，最后利用5G网络的高带宽优势把8K节目信号传送到BRTV总部大楼。SC-8219作为HD/4K/8K各类信号转换处理器在制作系统中具有极其重要的作用，高品质且轻松实现8K、4K、HD一体化！

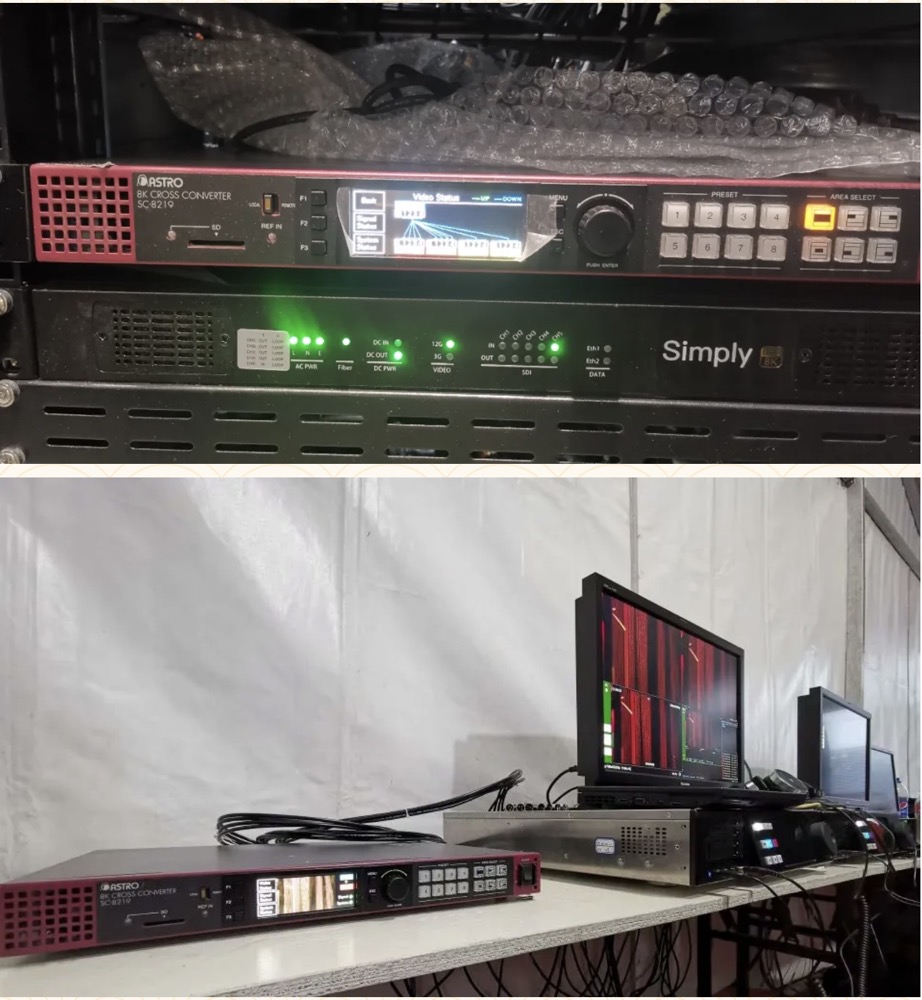

图五 8K信号转换处理器

另外，此次采用AJA 8K HDR数据分析仪实现了8K 图像质量管理(简称QC)的流程，通过8K HDR数据分析仪实时监测8K节目信号的质量，包括亮度、色彩空间等数据，为节目制作提供了有力的监测工具，保证了节目生产的质量。

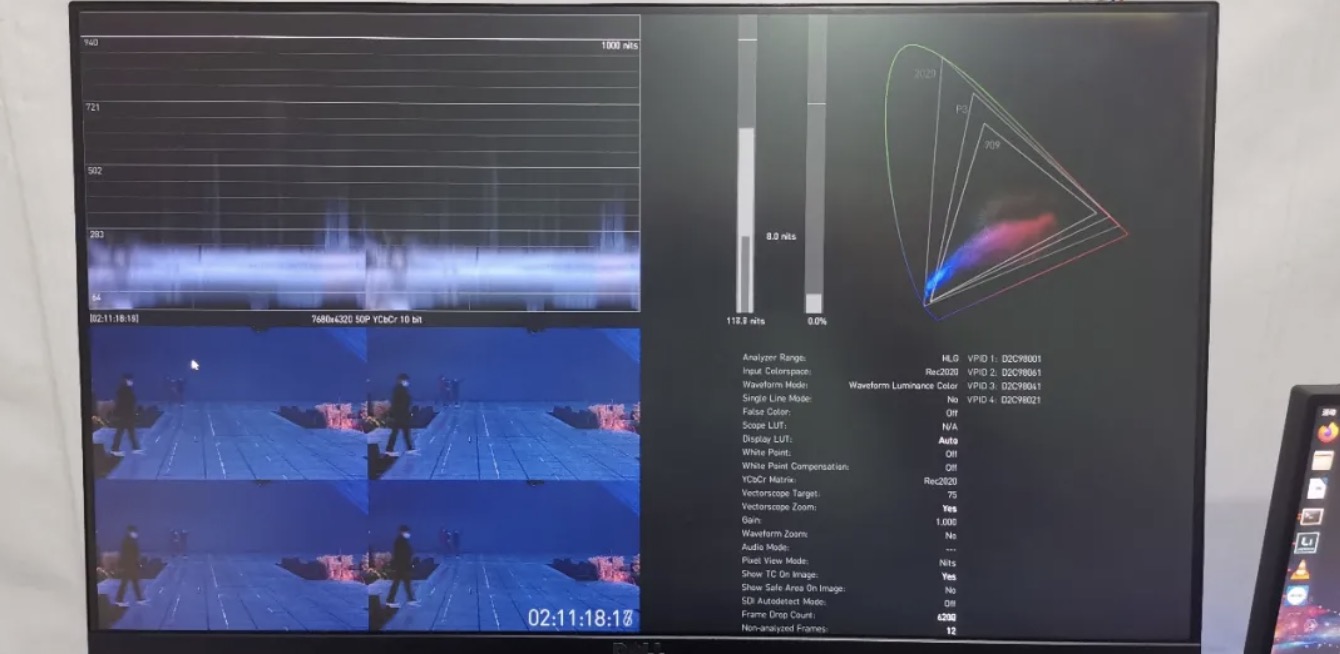

图六 8K 图像质量管理

维视动力此次提供的设备在8K和4K制作中都发挥了重要的作用，通过此次BRTV春晚8K/4K制作，验证了8K/4K融合制作将成为未来影像技术发展的方向，挖掘8K的潜力，通过技术手段为艺术创作插上想象的翅膀，这是我们所最求的目标。

图七 8K/4K制作流程图

图八 8K录制全体工作人员合影
