2017江苏跨年演唱会HD、4K、HDR制作技术解析

          跨年演唱会一直以来都是江苏卫视每年度的压轴大戏，各个方面的投入力度，都代表国内顶尖水平。在技术创新方面，江苏电视台多年来与索尼公司合作，从早先3D技术引入，到近些年的4K技术推进，都是通过跨年演唱会这一最高舞台进行展现。
本次索尼公司派出了工程部高级系统工程师尹宁和高清影视技术学院负责 4K 制作的于路两位参与本次大型制作的技术保障。这也是本人有幸第四次参与江苏跨年演唱会制作，其中 2013 跨年使用索尼 3D 转播车进行 3D 录制， 2015、2016、2017 连续三年采用 4K 技术转播。

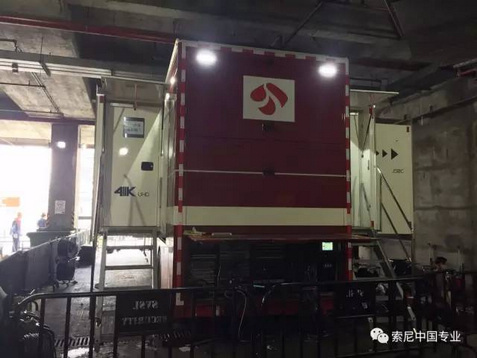

                           澳门威尼斯人酒店金光综艺馆外的江苏台4K高清大型转播车

         2017年江苏跨年演唱会现场转播，共采用了26台高清摄像机和6套 4K 讯道摄像机，所有摄像机信号均接入江苏台大型高清4K转播车系统中，分别进入两台 MVS-7000X 切换台，高清直播信号与4K信号独立制作，由两位导播分别完成调度。

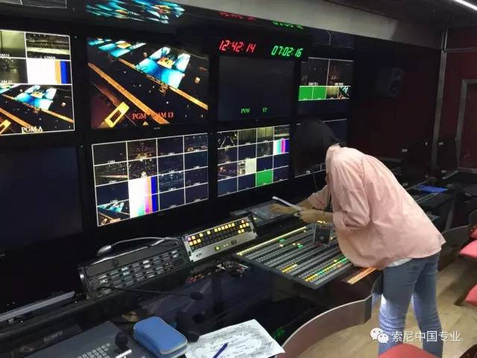

                                             江苏台转播车工程师调试系统

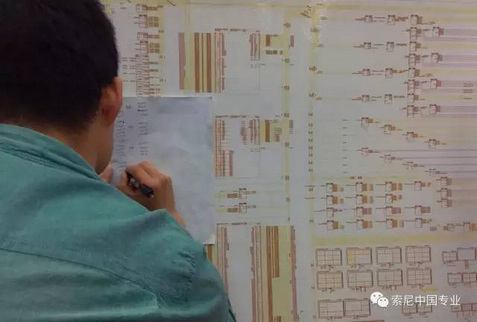

                                                 江苏台转播车工程师调试系统

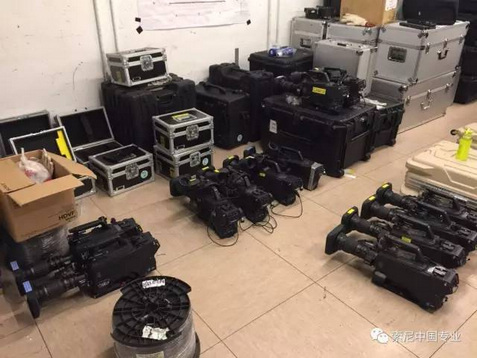

                                         进场之前的高清迅道摄像机索尼 HDC-2580

         本次跨年演唱会使用了国际流行的四面台舞台结构，歌手可以面向前后左右四个方向进行表演，整个舞台没有死角，任何一个角度的观众都可以尽情享受歌手的精彩演绎。但是这样的舞台设计，对于转播机位安排以及导播的信号调度，都提出了很大挑战，歌手向任何方向以及在舞台任意位置都可能进行表演，几乎不存在过去所谓的镜头轴线问题，首先需要摄像机机位能够很好的覆盖表演区域，同时切换过程中需要充分考虑镜头逻辑，同时还需要尽量避免环形机位设计很容易出现的镜头穿帮问题。鉴于本次转播的难度，导摄与技术团队从12月27日起就开始进行节目彩排演练，力争做到最终转播的完美无缺。

高清现场制作26个机位：

➤ 包括4个轨道机器人摄像机，其中两套 ROSS Robotics 摄像机器人轨道系统，两套使用索尼 HDC-P1 作为摄像机头的 Blackcam 小型自动轨道摄像机系统（用于台口轨道和天轨）；
➤ 四台摇臂摄像机，包括一台10米摇臂，两台8米摇臂和一台6米摇臂；
➤ 一台大型电动伸缩摇臂 Moviebird MB45，可以在2.5米到13.5米之间快速伸展；
➤ 一个斯坦尼康微波摄像机机位。
➤ 26台高清摄像机，包括23台索尼 HDC-2580R，两台特种高清摄像机索尼 HDC-P1,一台用于斯坦尼康拍摄的索尼高清蓝光 ENG 摄像机。
➤ 其中有四台摄像机接入 Vizrt 虚拟摄像机系统，包括2号机大全，25号机 BEAUTY 高点侧全，以及7号机和16号机两台摇臂摄像机。

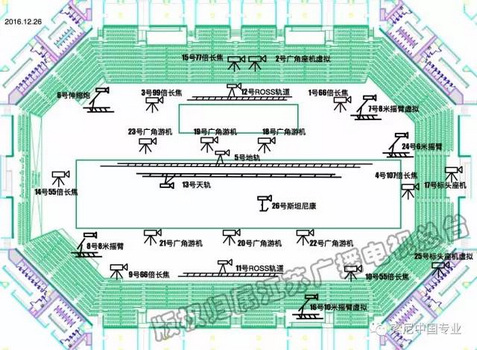

                                                         高清转播机位图

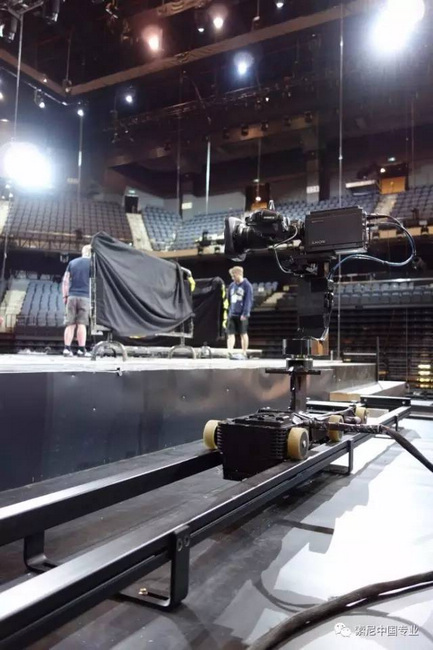

                              台口 BLACKCAM 小型轨道机器人采用索尼 HDC-P1

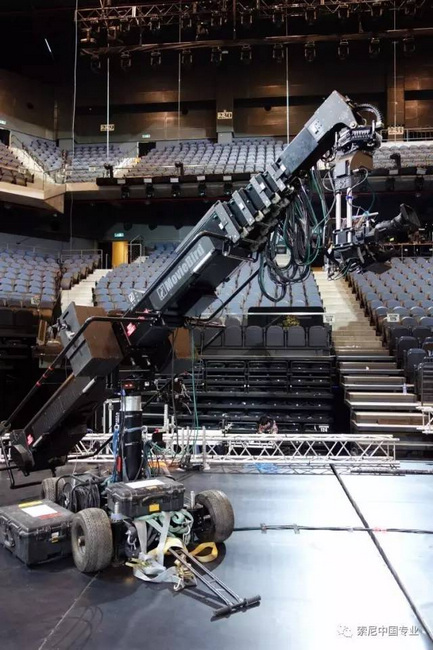

                                          大型电动伸缩摇臂 Moviebird MB45

        本次舞台的横向距离很长，这在以往国内综艺制作中并不常见，演员相对的运动空间范围也非常大，为了做到完美的镜头覆盖，一方面采用4条轨道能够天地远近横向覆盖整个舞台范围，两端的伸缩大炮和摇臂也可以起到纵向的上下兼顾，再加上台上的斯坦尼康机位相当于有10个可以大范围运动的摄像机，能够带来非常丰富的长镜头和运动景别变化，将这样一个相对空间面积不算非常大的舞台，做到全方位立体覆盖。

         针对这样的舞台设计，负责中近景特写的机位对于镜头的选择也非常关键，本次使用了多部55倍、66倍、77倍、99倍及一台负责纵向最长距离拍摄的107倍长焦箱式镜头。另外在舞台周围，以及主持人区域，共安排了6个游击机位，能够非常灵活的调度来拍摄主持人和场内观众的表现。


                                        HDC-2580 安装在 ROSS 电控轨道机器人

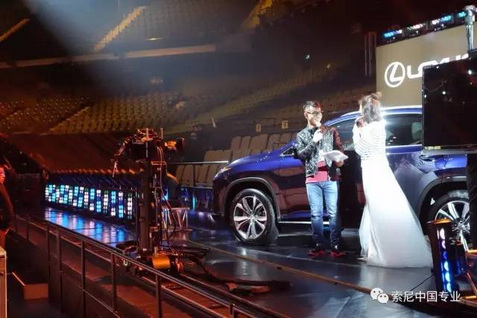

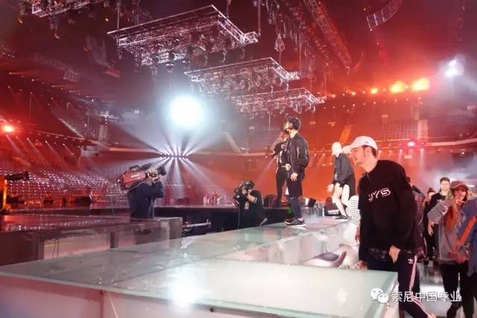

                                                          游击机位拍摄近台表演

          本次现场的灯光舞美均使用国外顶
转载请注明来源：索尼高清影视技术学院于路
