对数字电视传输流进行实时分析、监测的理想码流分析仪TM600

       TM600是北京环路网数字图像技术有限公司自主开发的码流分析仪，是对数字电视传输流进行实时分析、监测的理想工具。基于MPEG-2/DVB标准，全面的输入支持，包括ASI，DS3/E3，E1，DVB-S，DVB-C，DVB-T等。

          该设备包括：码率统计及图示、TS流构成分析、TR101-290三级报错、PSI/SI分析、PCR抖动及包抖动分析、EPG分析、日志管理、码流下载、视音频解码，等功能模块；该设备提供实时在线分析和离线分析两种模式。

          TM600采用硬件分析技术，提供精准的定时分析结果（如：TS包抖动、间隔；PCR抖动、间隔、偏移等）；采用基于网络的控制平台，使得用户能够通过IP网实现远程异地的分析和监测；支持H.264、MPEG-2、MPEG-4的高清（HDTV）和标清（SDTV）实时解码和播放；支持对地面数字电视广播（GB20600-2006）中的“秒帧初始化包”（SIP）的定时分析和协议分析。

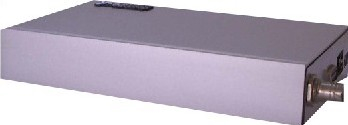

          采用插板式设计，单机箱最多可插入6个独立分析模块，特别适合运营商集中监测、远程监测，以及数字电视设备商的生产、检测、研发。该款设备平台灵活，根据用户需求，可制定成机架式机箱和便携式机箱2种规格。

该设备采用基于浏览器的技术，用户无需另外安装专用分析软件。

产品特点

       符合DVB测试标准TR101-290，提供实时在线分析和离线分析

       支持基于IP网络的远程异地的分析和监测

       自动切换的主、备ASI输入，带ASI有源环出

       ASI接口符合EN 50083-9，支持字节模式、包模式，支持188、204包长

       详细的TS流构成分析及码率统计，饼图、波浪图、柱状图实时动态显示

       PSI/SI分析，包括原始数据显示、逐项错误标示、树状图显示

       支持对地面数字电视广播（GB20600-2006）中的“秒帧初始化包”（SIP）的定时分析和协议分析

       TR101-290三级报错，告警及日志使能，声音提示

       精准的PCR抖动、偏移、漂移和间隔的实时分析、动态图示，精确显示最大值、最小值、平均值，PCR包抖动分析可达到纳秒级

       基于PID的包抖动和包间隔的实时分析、动态图示，精确显示最大值、最小值、平均值

       支持EPG信息分析查询

       支持长时间日志记录、管理及告警图示，可实现长时间无人监控，可24小时对码流进行自动分析

       基于U盘的日志存储，断电后可查看资料，支持即插即用、热插拔功能

       远程录制并下载码流文件，支持多种PID滤波策略

       支持H.264、MPEG-2/4的高清（HDTV）和标清（SDTV）实时解码和播放

       插板式设计，单机可插6个分析模块

       基于浏览器的页面，无需安装专用分析软件

操作界面

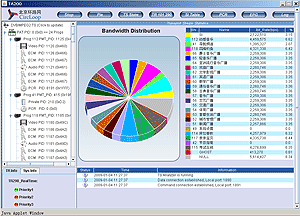

                                            图 码率统计及饼图


  应用范围： 数字电视网络运营监测； 数字电视码流分析； 数字电视设备生产、检测、研发。
