Datavideo PD系列电源提供

         Datavideo PD系列
         安全与稳定的电源提供，是广播应用时最为谨慎注意的重点，因为它关系您手上的器材安全性，也是关乎 整场活动能够顺利的作业主要项目，业界最常使用就是以延长线接连电压器后，再提供给器材需要的电 源，但是遇到不稳定的电源时，您做好防护的关卡保护器材了吗?或者我们可以就电源的运用，深度的探讨 它的重要性~

　　不管在棚内架构摄影棚、导播副控室或者系统架构，还是户外的EFP多机作业运用与导 播车的使用，连接的电源是否安全或者稳定是从事广播人最在意的主要工作项目，因为电源 是启动所有器材的动力，但也是最可能危害所有器材的杀手，如何安抚这个电力杀手变成一 股助力，需要的就是一套符合电源标准的电源供应器，可以过滤电波杂质提供安全的电源， 与具备安全防护的稳压系统，让电力稳定的供给需要的器材，保护器材。

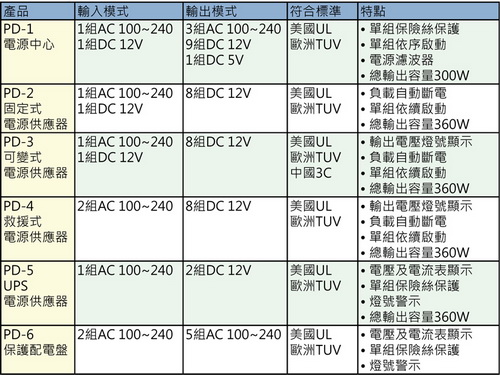

　　Datavideo针对大家这样的需求特别设计PD电源供应器系列产品，提供大家不管在现场运用 或者系统设计上，都能使用一系列的PD产品提供产品安全稳定的电源，保护器材也保障整场 活动能够顺利进行，PD系列产品的内容有︰

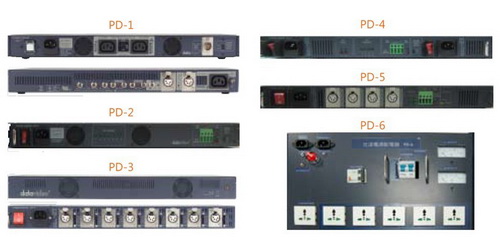

　　针对实际运用的需要下，Datavideo合计设计6款有关电源供应的器材，可以涵盖在EFP活 动、导播车的架设、摄影棚的设计或副控室的内部器材需求，都可以使用Datavideo这六款 的PD系列电源供应器，安心的架构一套电源供应系统，下列为Datavideo提供的几种应用方 式，让大家可以参考发挥自己运用PD系列电源供应的规划方式。

　　一、EFP多机作业活动的电源系统。

　　EFP多机作业是一项需要经常移动性的广播作业，所有器材都必须现场实时架设与安装，电源 的来源与提供给作业所有器材，就是一项作业前最为慎重的准备事项，Datavideo针对EFP多 机作业的器材上就提供一系列的移动导播系统，满足经常需要作EFP作业的人，而移动导播室 内部电源已经使用PD-1的模式提供内部需求的电源，但是若需要更进一步作到保护的电源应 用，下列系统图的方式就是运用Datavideo PD系统所组合的安全防护电源系统。

　　1.使用PD-4救援式电源供应器作为外部电源的中继点，因为有两组外部电源输入可互相支 援，当一组外部电源断电时，可以实时启动另一组外部电源输入保障电源供应，所以因应EFP 多机作业时，一组使用客户提供的电源，另一组使用发电机的电源，保障电源的供给。

　　2.PD-4的电源提供DC交流电源给PD-1或PD-2，再分配电源提供给EFP作业需要的器材。

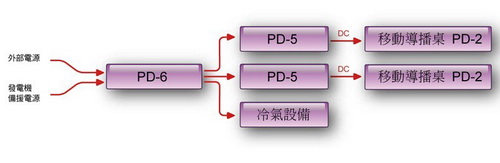

　　二、导播车内部电源系统。

　　导播车内部广播器材都是运用外部电源作为器材的工作电源，所以车子的设计上就必须具备 外部电源控电盘来关心电源的状况，以确保内部器材的安全性，所以针对导播车体的设计 上，可利用PD-5外部电源控制盘负责外部电源的输入，且容易让改装的导播车导入车体内， 在配电给导播车内所有的器材使用，包含冷气设备需求的电源。

　　1.使用PD-6接受外部的电源输入，同样一组使用外部电源另一组采用发电机电源，并可 从PD-6上的电压与电流表上查看电源状况，再由PD-6分配电源提供给导播车内器材， Datavideo导播车采用移动导播桌方式，内部配制PD-1或PD-2电源供应器，且一座移动导播 桌的总电源不到400W，可以节省电源使用也不会造成外部电源过度负荷，有断电的问题。

　　2.PD-6提供电源给移动导播桌前，中继架设一组PD-5 UPS电源供应器，只要在于预放当外部 两组电源都出现断电情况时，可以启动UPS功能(大约可维持5分钟)，做良善的后续处理，如 启动另一组发电机提供电源或者妥善的将每一个器才安全关机，保障器材不至于损坏。

　　3.移动导播桌内配制一组PD-1或PD-2整组电源供应器，可以提供整套移动导播桌需求的电 源，且PD-1或PD-2具备单组依续启动的功能与负载时自动断电保护装置，可安全确保移动导 播桌的器才能够在安全又稳定的电源环境中作业。

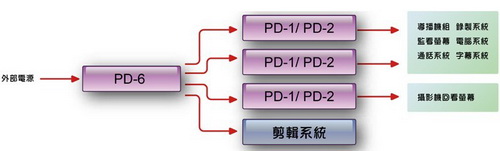

　　三、副控室与摄影棚的电源应用。

　　副控制与摄影棚内器材非常多最后造成器材集中的地方，影像线路、电源线路与声音线路过 度的集中的状况，就容易产生线路分辨不清楚，或者容易造成危险的事件发生，电源线路就 是危险事件最必须注意的一种线路，所以Datavideo的产品全数采用DC工作电压输入，最主 要的原因在于节省能源与容易电源系统规划，而提供一系列的PD电源供应器就是让设计者能 够在电源规划，有依据规划出一套安全电源系统。

　　1.副控室及摄影棚内部的器材非常多，当然第一优先使用PD-6接受外部电源的监控，随时了 解外部电源电压与电流状况，再将电源分配给各电源供应器的电源需求，转为各器材需要的 电源。

　　2.Datavideo的器材完全采用DC直流电源，所以可使用PD-1与PD-2将PD-6的电源转为器材 需求的DC直流电源，再连接器材使用，PD-1与PD-2具备单组启动与断电保护功能，所以可 以让器材获得最好的电源环境使用。

　　3.使用PD-3是将外部电源转为DV直流电源，透过Datavideo的All in one综合线材传输至摄影 使用，可以避免摄影棚内过多的电源线路，造成表演人员或摄影人员不小心的勾触造成异常 断电或者不必要的危险。

　　4.PD-6具备5组AC交流电源输出，可以将提供剪辑系统也再Datavideo PD系列架设下的安全 电源环境使用，多一份安全的保障关卡。

　　Datavideo不仅是在器材上提供使用者安全且便利的方式进行作业，针对需要最高安全性的电 源环境也特别注意，所以针对电源的使用系统设计一系列PD电源供应器的产品，最主要就是 能够协助使用者或者系统规划单位，能够为不同的作业环境如户外的EFP多机作业、导播车或 者棚内规画，都能为器材架设一个干净、安全及稳定的电源环境，保护器材也降低危险性。
