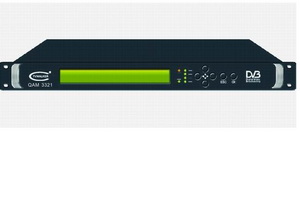

QAM调制器

综合调制器集成解调、复用、加扰、调制、IP的功能于一体。支持4个调制器，4个TS流和1路TS over IP的同时输入，再复用和加扰后，通过4路邻频QAM调制输出和1路TS over IP输出，内部强大的处理核心，支持5路完全独立的复用加扰处理，使得各个输出都可以完全不同。
产品特点：
•4路调谐器输入，支持DVB-C,DVB-T,DVB-S,DVB-S2任意组合
•4路TS流输入
•支持路TS over IP的输入和输出，千兆网络接口
•支持4路邻频QAM调制输出
•RF电平110dBuV~120 dBuV可调
•5路独立的复用处理单元，实现PSI/SI生成与编辑，PCR调整，PID映射等
•5路独立的加扰处理单元，实现通用加扰，支持同密。
•符合DVB-C标准ETSI/EN 300 429
•支持网络管理功能

技术参数

DVB-C（QAM）解调
输入符号率：1~7MS/S(PAL),1~6MS/s（NTSC）
解调方式：16/32/64/128/256QAM
带宽：6M或7M或8M
输入频率：50~860MHz
输入电平：-25~20dBmV
输入阻抗：75Ω 英制F型

DVB-T（COFDM）解调
解调方式：COFDM
调制方式：QPSK,16-QAM,64-QAM
带宽：8MHz
载波模式：2k/8k
保护间隔：1/4.2/3.3/4.5/6.7/8
输入频率：470~862MHz，174~230MHz
输入电平：-20~-70dBmV
输入阻抗：75Ω，英制F型

DVB-S(QPSK)解调
输入频率：950-2150MHz
输入电平：-65dBm~-25dBm
输入阻抗：75Ω 英制F型
符号率：2~45MBauds（SCPC或MCPC)
滚降系数：0.35
Viterb纠错码：1/2.2/3.3/4.5/6.7/8

DVB-S2解调（兼容DVB-S)
输入频率：950~2150MHz
输入电平：-65dBm~-25dBm
符号率：1~45MBauds（8psk）
解调方式：8PSK/QPSK
FEC解码：DVB-S2:1/2.3/5.2/3.3/4.4/5.5/6.8/9.9/10
DVB-S：1/2.2/3.3/4.5/6.7/8

复用模块：
PSI/SI生成与编辑功能
支持PCR调整
支持PID映射
支持以以太网接收私有数据并将其复用进TS流中
输入TS流包长（188/204）自适应，输出包长（188/204）可设置

加扰模块
对指定节目进行实时加扰
符合DVB通用加扰算法DVB-CSA
支持DVB同密接口，兼容多个CAS条件接收系统
可发送固定或可变控制字加扰

TS over IP
100/1000Base-T以太网口最大码率300Mbos
将TS流封装至IP包，或从IP包中提取出TS流
支持UDP/RTP
基于IP协议进行广播、单播、多播传输

QAM调制模块
调制方式：16.32.64.128.256QAM
输出符号率：1~7MS/s
调制误差率：MER>35dB（256QAM）
输出频率：45~860MHz
输出电平：85~112.5dBuV（可调，0.5dB步进）
射频带外仰制：>50dB
输出反射损耗：>14dB
载噪比：>40dB
